Waterjet 5 assi per materiale lapideo

Cliente: Jekran

introduzione

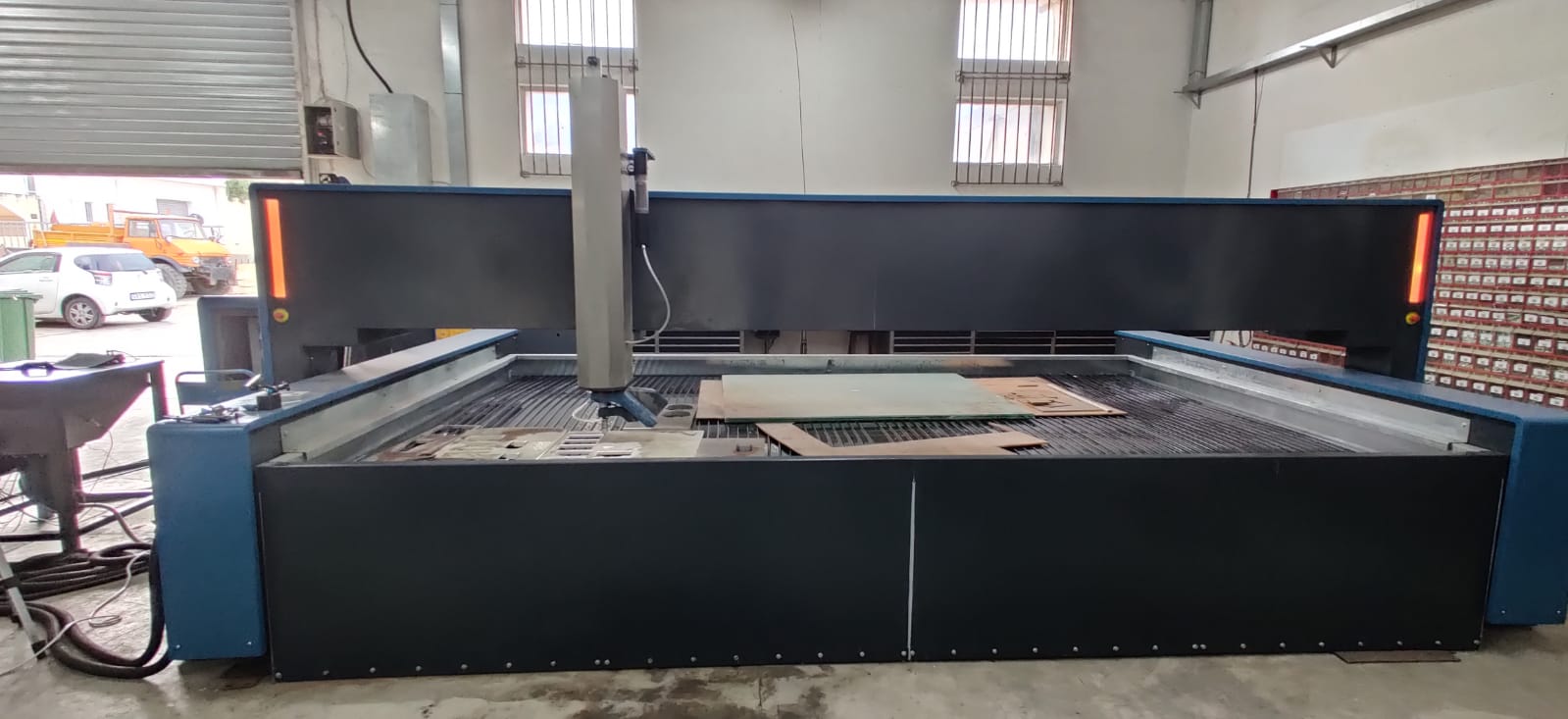

La ditta Jekran costruisce macchine per il taglio delle lastre di materiale lapideo e composito, e usa uno speciale sistema di pompa di propria costruzione. La grande dimensione della macchina impone alte velocità di rapida, il movimento della trave con due motori sincronizzati tra loro e la necessità di ridurre i tempi di homing assi.

L’uso del getto d’acqua ad alta pressione pone diversi problemi di compensazione della conicità e di deviazione del fascio.

Le lavorazioni sono definite da un CAM specializzato in lavorazioni complesse e capace di sfruttare al meglio la tecnologia di taglio con l’acqua.

Soluzione

ISAC ha offerto CNC Costantino con applicazione ready to work, e un pacchetto di motori brushless e azionamenti digitali collegati con bus di campo EtherCAT, ed encoder assoluti multigiro per eliminare i tempi morti dovuti all’homing assi.

Capacità sfruttate

  • Controllo altezza torcia
  • Compensazione raggio utensile
  • Esecuzione del programma in senso inverso
  • Modulazione della velocità in traiettoria rispetto alla distanza dallo spigolo

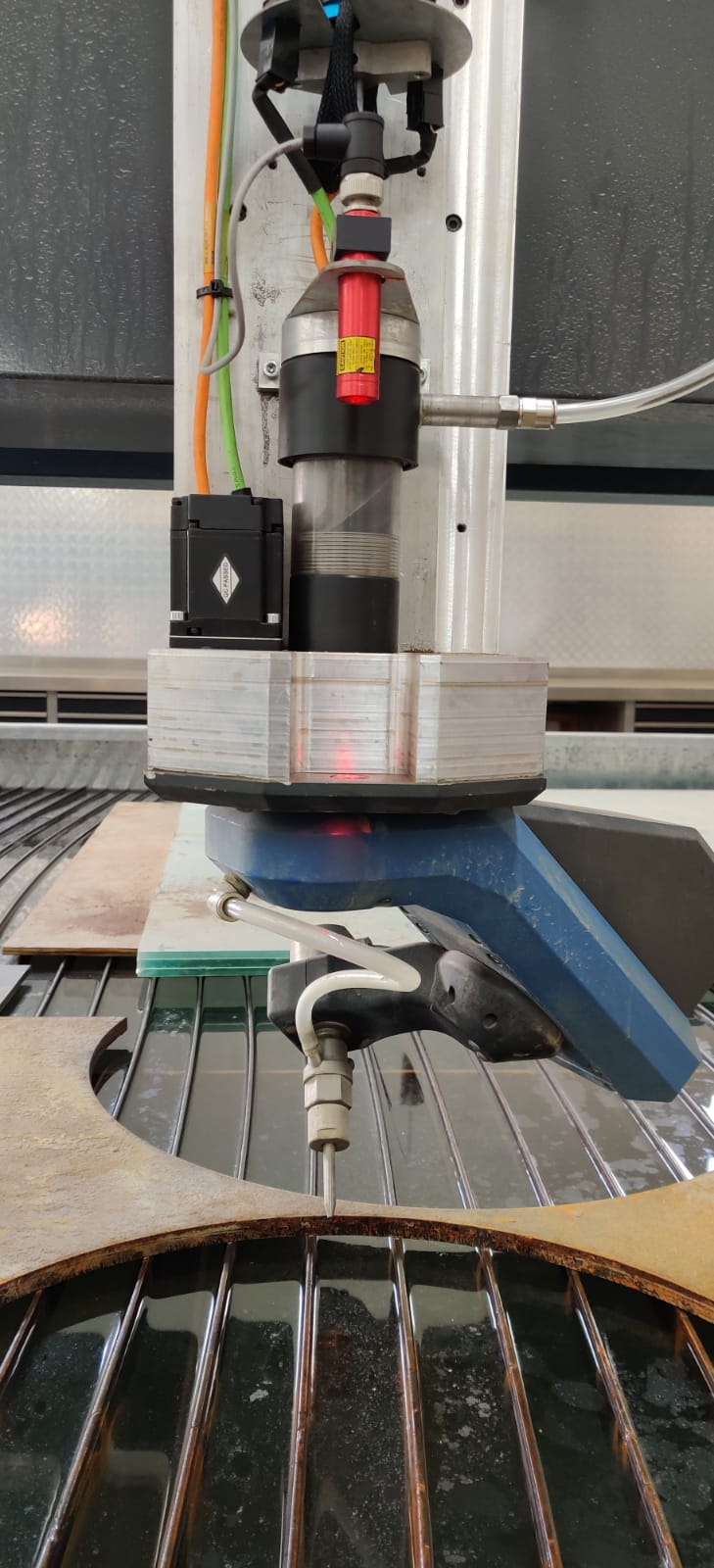

  • TCP per interpretare la traiettoria della punta dell’utensile anche in caso di testa birotativa compensata.
  • Autotuning parametri TCP
  • Interpolazione ad alta velocità
  • Logica PLC in IEC61131 personalizzata dal cliente

Risultati

L’integrazione tra CNC e azionamenti riduce nettamente i tempi di messa a punto della macchina, riduce i tempi morti durante l’uso, e permette un livello nettamente superiore di supporto remoto al cliente rispetto a soluzioni alternative.

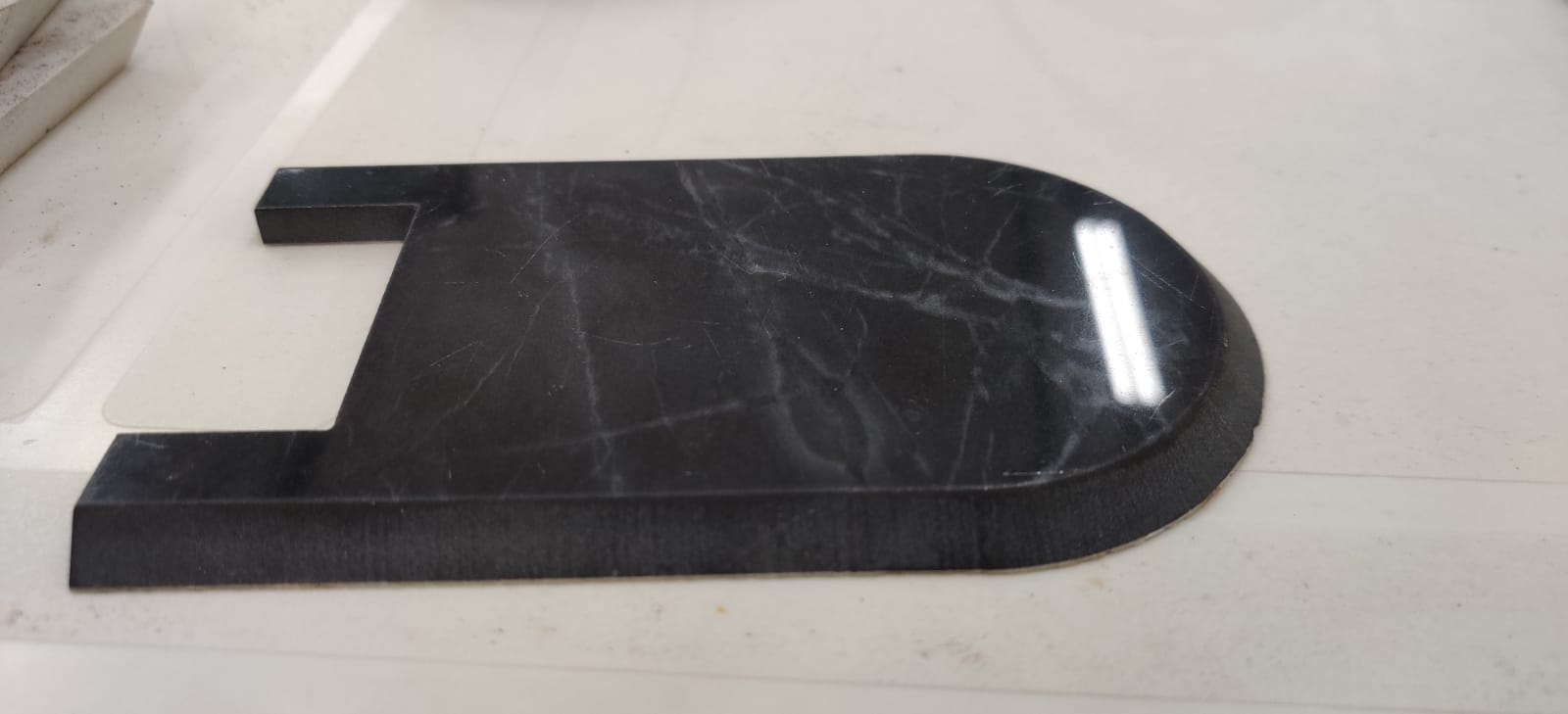

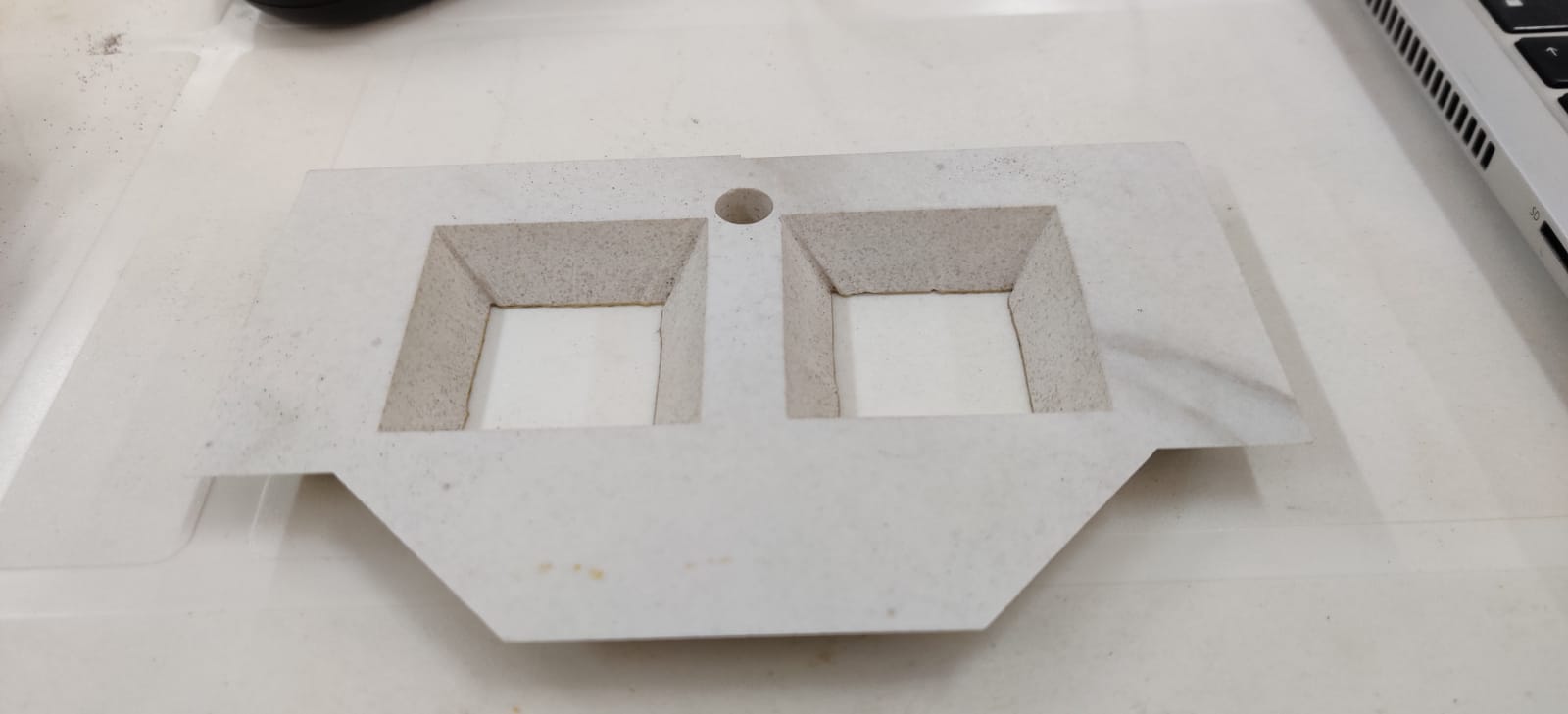

La qualità di interpolazione e le funzionalità TCP contribuiscono all’ottimizzazione della qualità del taglio ottenuto.
