Hardware

Unità centrali CNC

Il CNC Costantino richiede un hardware basato su PC per l’esecuzione. Il System Integrator può utilizzare un PC industriale di terze parti, oppure affidarsi all’esperienza di ISAC per una soluzione completa e garantita funzionante.
Solo una minima parte delle risorse hardware è dedicato a Costantino, le rimanenti permettono l’esecuzione dell’interfaccia operatore dedicata, del CAM di programmazione a bordo macchina, e del simulatore integrato.

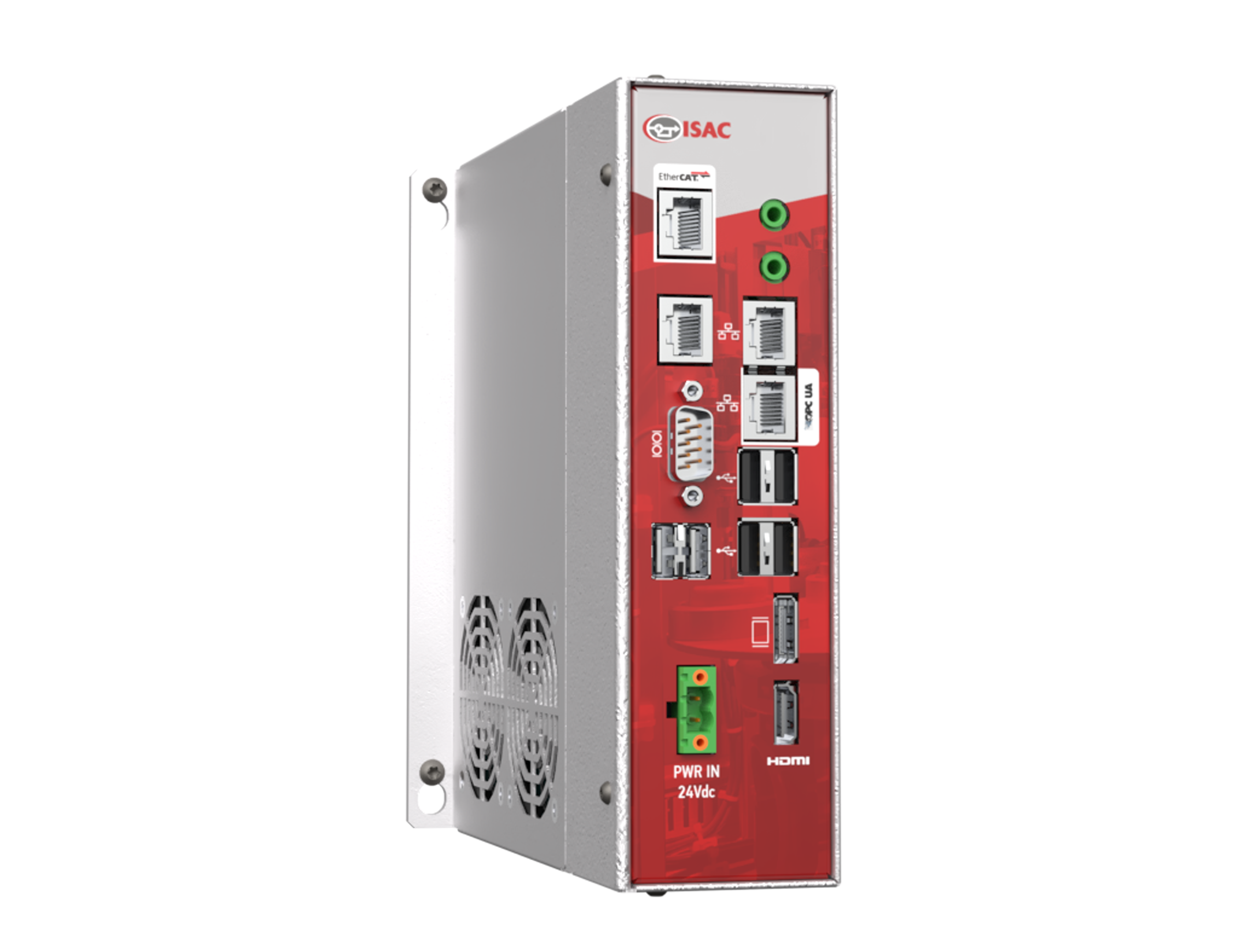

La gamma di unità centrali comprende CNC con porte VGA e HDMI per il collegamento con uno schermo integrato, oppure CNC con pannello operatore integrato di varie dimensioni. Tutti i dispositivi hanno alimentazione 24Vcc, utilizzano memorie di massa a stato solido, e scambiano il calore interno tramite radiatore. per la massima affidabilità negli ambienti industriali.
L’unità centrale contiene il sistema operativo Windows accuratamente configurato per la massima sicurezza dei dati contenuti e per la massima ripetibilità e continuità dell’applicazione.

I modelli di unità centrale sono divisi per categorie seguenti:
* TL
* SL
* ML
* EL
Ciascuna categoria contiene un modello con schermo integrato per l’installazione in plancia, e uno di solo IPC per l’installazione nel quadro elettrico e il collegamento dello schermo posto in plancia

A chi è rivolto?

Applicazioni di CNC e MC con richiesta di alta affidabilità e continuità nel tempo.

Vantaggi

Prestazioni e robustezza eccellente. Lunga disponibilità nel tempo.

Perché sceglierli?

Le unità centrali CNC ISAC offrono prestazioni real-time stabili che non si degradano con l'uso intensivo delle risorse sul lato di Windows ISAC garantisce la disponibilità degli articoli per la produzione per lunghi periodi, e la loro riparazione anche dopo l'uscita di produzione.

UNCNCTL010

UNCNCTL010

Hardware:

  • Processore: Intel J1900, Quad-Core 2,0GHz
  • RAM: DDR3 4GB
  • GPU: Intel Graphics HD 530
  • Storage: SSD 32GB
  • Porte Display: VGA, HDMI
  • USB: 2, versione 2.0
  • Ethernet: 2 porte 10-100-1000Mb/s
  • Seriali: RS485
  • Core disponibili per Windows: 3
  • Core disponibili per Costantino: 1

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite pannello operatore

  • fino a 6 assi interpolazione e due assi indipendenti gestiti
  • 1 canale CNC o MC
  • 2.0ms di ciclo EtherCAT
  • fino a 32DI+32DO+2AI+2AO

UNCNCSL001

UNCNCSL001

Hardware:

  • Processore: Intel Celeron J1900, Quad-Core 2GHz
  • RAM: DDR3 4GB (espandibile fino a 8GB)
  • GPU: Intel Graphics HD 4000
  • Storage: SSD 32GB
  • Display: –
  • Porte Display: VGA, HDMI
  • USB: 4, versione 2.0
  • Ethernet: 1 porta 10-100-1000Mb/s, Intel I210
  • Seriali: 2, RS232
  • Core disponibili per Windows: 3 o 2
  • Core disponibili per Costantino: 1 o 2

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite pannello operatore a bordo, o un semplice CAM.

  • fino a 6 assi interpolati e 2 assi indipendenti gestiti per canale
  • fino a 2 canali CNC o MC
  • fino a 0.5ms di ciclo EtherCAT
  • fino a 64DI+64DO+2AI+2AO

UNCNCSLH01

UNCNCSLH01

Hardware:

  • Processore: Intel Celeron J1900, Quad-Core 2GHz
  • RAM: DDR3 4GB (espandibile fino a 8GB)
  • GPU: Intel Graphics HD 4000
  • Storage: SSD 32GB
  • Display: 15″ ris. 1024×768, alta luminosità
  • Porte Display: VGA o HDMI
  • Touch: resistivo 5 fili
  • USB: 4, versione 2.0
  • Ethernet: 1 porta 10-100-1000Mb/s, Intel I210
  • Seriali: 2, RS232
  • Core disponibili per Windows: 3 o 2
  • Core disponibili per Costantino: 1 o 2

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite pannello operatore, o interfaccia dedicata con CAM integrato.

  • fino a 6 assi interpolati e 2 assi indipendenti gestiti
  • 2 canale CNC o MC
  • fino a 0.5ms di ciclo EtherCAT
  • fino a 64DI+64DO+2AI+2AO

UNCNCML000

UNCNCML000

Hardware:

  • Processore: Intel Core i3 6th gen., Dual-Core 2,4GHz
  • RAM: DDR3 4GB (espandibile fino a 8GB)
  • GPU: Intel Graphics HD 4600
  • Storage: SSD 64GB
  • Display: –
  • OS: Windows 10 IoT
  • Core disponibili per Windows: 1
  • Core disponibili per Costantino: 1



Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite CAM di programmazione a bordo macchina.

  • fino a 20 assi gestiti
  • fino a 4 canali CNC o MC
  • fino a 1.0ms di ciclo EtherCAT



UNCNCML01

UNCNCML01

Hardware:

  • Processore: Intel Core i3 6th gen, Dual-Core 2,7GHz
  • RAM: DDR3 8GB
  • GPU: Intel Graphics HD 530
  • Storage: SSD 128GB
  • Display: 24″ ris. 1920×1080, alta luminosità, disponibile in formato orizzontale e verticale
  • Porte Display: –
  • Touch: capacitivo
  • USB: 6, versione 2.0
  • Ethernet: 2 porte 10-100-1000Mb/s
  • Seriali: –
  • Core disponibili per Windows: 1
  • Core disponibili per Costantino: 1

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite pannello operatore a bordo, o un semplice CAM.

  • fino a 20 assi gestiti
  • fino a 4 canali CNC o MC
  • fino a 1.0ms di ciclo EtherCAT

UNCNCEL000

UNCNCEL000

Hardware:

  • Processore: Intel Core i7 6th gen., Quad-Core 2,4GHz
  • RAM: DDR3 8GB
  • GPU: Intel Graphics HD 530
  • Storage: SSD 128GB
  • Display: –
  • Porte Display: VGA, HDMI
  • USB: 4, versione 2.0
  • Ethernet: 1 porta 10-100-1000Mb/s, Intel I210
  • Seriali: 2, RS232
  • Core disponibili per Windows: 3, 2, 1
  • Core disponibili per Costantino: 1, 2, 3

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite CAM di programmazione a bordo macchina.

  • fino a 60 assi gestiti
  • fino a 8 canali CNC o MC
  • fino a 1.0ms di ciclo EtherCAT



UNCNCEL001

UNCNCEL001

Hardware:

  • Processore: Intel Core i7 6th gen, Quad-Core 2,7GHz
  • RAM: DDR3 8GB
  • GPU: Intel Graphics HD 530
  • Storage: SSD 128GB
  • Display: 24″ ris. 1920×1080, alta luminosità, disponibile in formato orizzontale e verticale
  • Porte Display: –
  • Touch: capacitivo
  • USB: 6, versione 2.0
  • Ethernet: 2 porta 10-100-1000Mb/s
  • Seriali: –
  • Core disponibili per Windows: 3, 2
  • Core disponibili per Costantino: 1, 2

Software:

  • OS: Windows 10 IoT
  • Monitor: funzioni di auto-diagnostica dello stato di salute dell’hardware

Descrizione:

Adatto ad applicazioni con interfaccia grafica tramite pannello operatore a bordo, un CAM a bordo macchina, e la simulazione integrata.

  • fino a 60 assi gestiti
  • fino a 1.0ms di ciclo EtherCAT

Azienda con sistema di qualità certificato UNI EN ISO9001:2008
